Бесконтактный ключ
В этой статье я расскажу вам о том, как сделать простое и надежное подобие бесконтактного ключа.
Для начала объясню, что такое этот ключ, суть в том, что есть передатчик на аккумуляторе и приемник, встроенный в нужное нам устройство подносим передатчик к устройству, и оно начинает работать. Большим недостатком нашей установки является дальность, она составляет примерно 5 см.

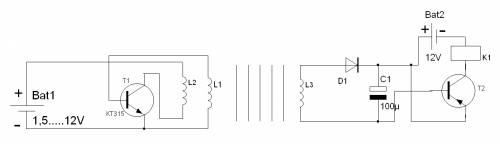

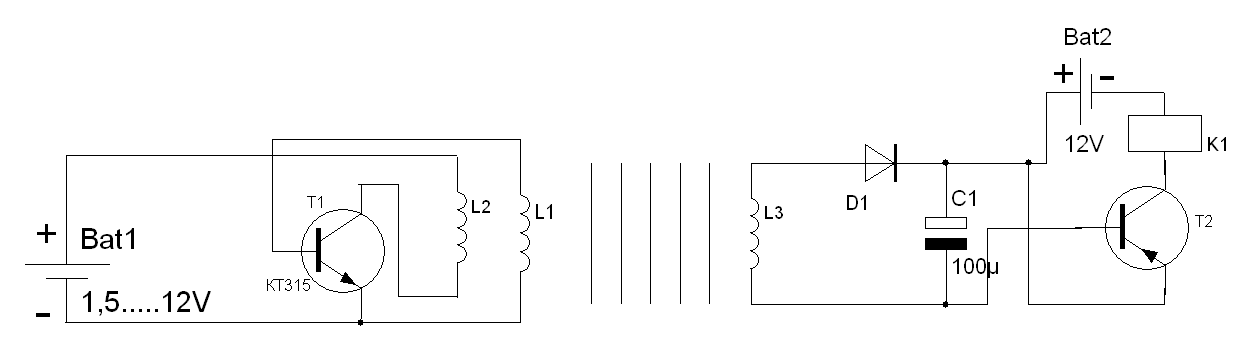

Перед тем как собирать устройство рассмотрим схему


Передатчик.
Он является обычным генератором высокой частоты (ГВЧ) основой служит блок генератор. Я использовал транзистор КТ930 отлично подойдет и КТ315 и все  остальные npn транзисторы серий 3,6,9, в основном все они являются генераторными. Питать схему можно и от батарейки 1,5 вольта, но чем выше напряжение питания, тем больше дальность. Еще одним изъяном данной схемы является то что передатчик запускается только после того как на короткое время замкнуть базу и коллектор, но не тяжело сделать кнопку запуска.
Приемник.
Катушка L3 вступает в резонанс с передатчиком в результате чего в ней индуцируется переменный ток, который выпрямляется и открывает транзистор Т2 (МП20ОС) и по средствам все этих махинаций срабатывает реле К1 к которому можно уже подключать все что угодно.
Довольно теории перейдем к практике.

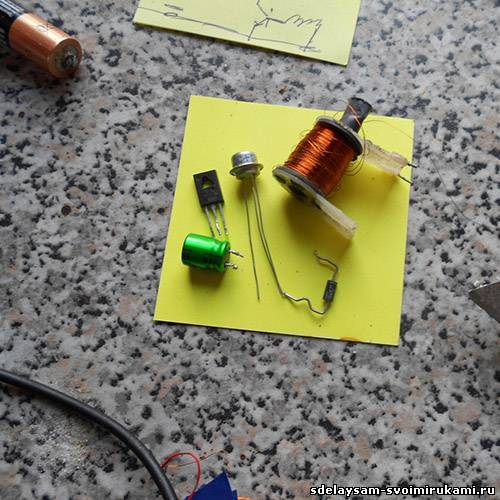

Вот необходимый набор деталей


 И еще реле.

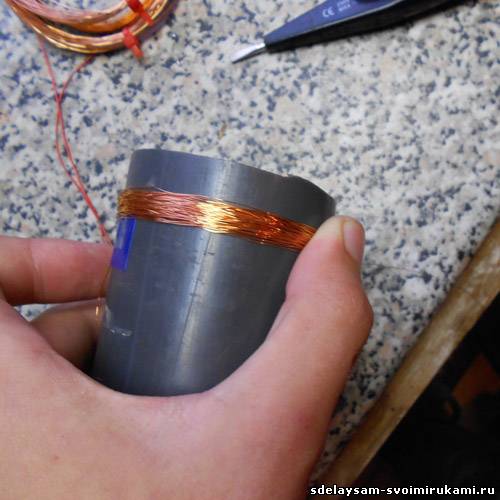

Сборку также начнем с передатчика, первым делом намотаем катушку, берется круглый каркас диаметром 5 см и на него наматываем проволоку диаметром от 0,1 до 0,6 мм чем толше проволока тем больше ток потребления.

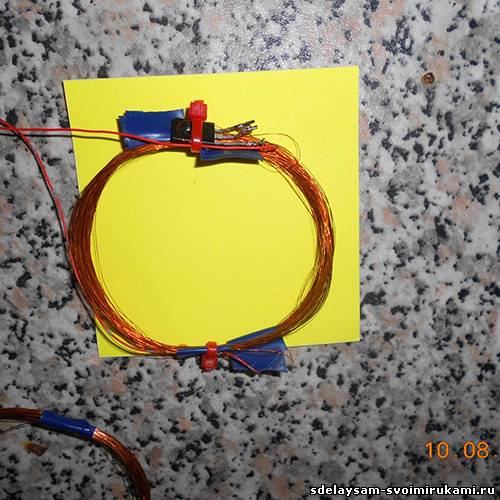

для L1 и L3 60 витков для L2 30 витков. После этого спаиваем обмотки по схеме с транзистором и кладем одну на другую

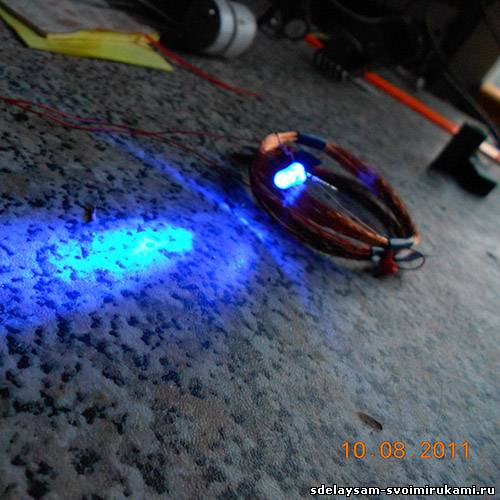

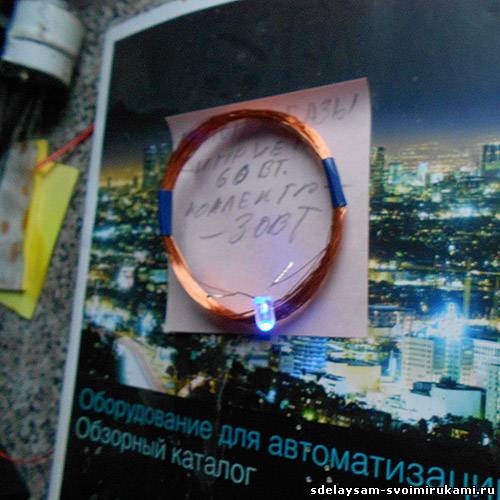

И получаем довольно интересную установку, если к катушке L3 напрямую к выводам подключить светодиод можно получить потрясающий эффект это можно даже назвать беспроводной передачей энергии.


Этим же способом можно его проверить, если не работает, повторюсь замкните и разомкните коллектор и базу или переверните одну из обмоток передатчика, просто возьмите рукой и переверните. Так же поле пронзает 338 листов глянцевой бумаги


Следовательно приемник можно будет легко спрятать в корпус, какого либо устройства, только корпус должен быть не из металла


Вот собственно все осталось добавить реле и электронику.
Применений этого устройства можно найти очень много встроить в корпус ПК только желательно экранировать приемник от материнской платы это может повлиять на работу и приемника и компьютера. Думаю применение такому устройству точно найдется. Если нет то можно и оставить светодиод закрепить передатчик, например, под стол, а на столе положить приемную катушку получится тоже очень забавное устройство.
Желающим повторить удачи!
