Ионофон - поющая дуга
Сейчас я расскажу вам о том, как своими руками сделать «Ионофон» или как его еще прозвали «поющая дуга». Собственно по названиям уже можно догадаться, что ионофон является источником звука. Звук в этом устройстве исходит от горящей дуги, тембр звука меняется с изменением частоты генерации напряжения. В 50-е годы прошлого века данные устройства нашли практическое применение, сейчас же есть много более эффективных  альтернатив этому устройству и про него забыли, и мы можем собрать его только как игрушку для интересных опытов.

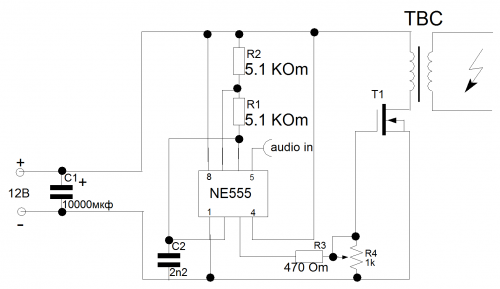

Что ж начнем со схемы.

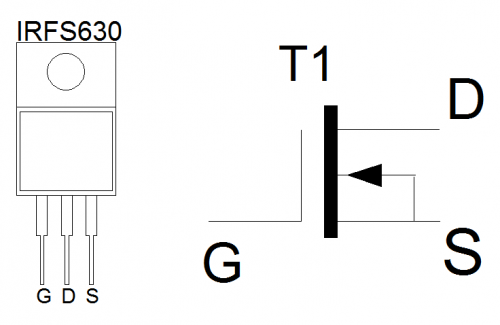

Основой этой схемы служит знакомый многим интегральный таймер NE555 (куплен за 10 руб.) В нашей схеме он служит генератором прямоугольных импульсов, которые преобразуются полевым транзистором (MOSFET), я использовал IRFS630 желательно использовать полевеки на большой ток (сток-исток) порядка 100А в этом случае можно добиться лучшего эффекта. Отлично подойдет IRL3803. Вот цоколевка для первого транзистора.

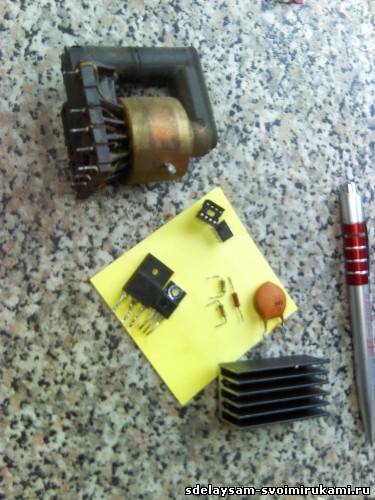

Теперь перейдем собственно к сборке. Вот весь набор деталей, который нам понадобится:


Начнем со строчника (далее ТВС) необходимо раздобыть ТВС без умножителей, регуляторов.

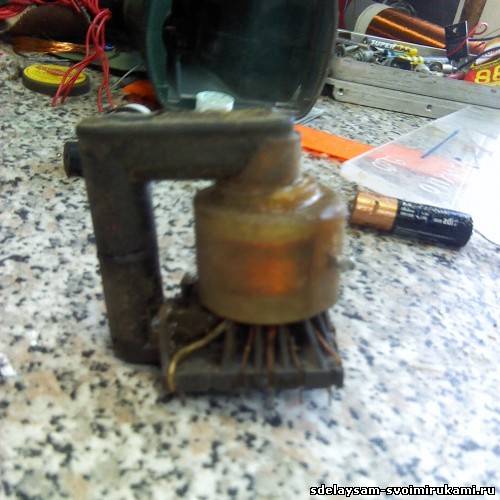

ТВС из старого ч.б. телевизора будет лучшем вариантом, чем больше высоковольтная обмотка, тем больше эффект, громкость. Вот тот, что использовал я, пожалуй, самый худший вариант.

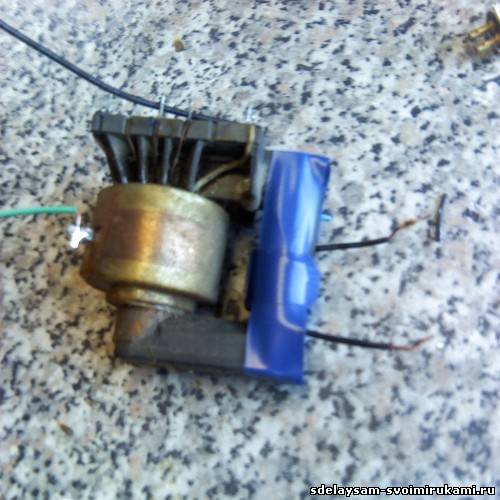

Первичную обмотку мотаем толстым проводом 1-2мм 10 витков. Вот таким способом.


Теперь осталось спаять радиодетали, дуга должна появится сразу после сборки, если дуги нет, то попробуйте покрутить R4 или проверти правильность сборки, если же нет звука попробуйте подключить аудио вход последовательно через конденсатор на 100 пкф.

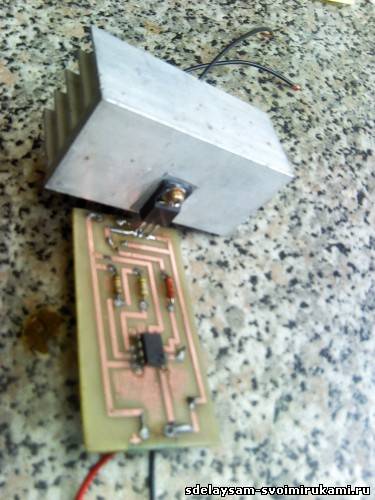

Так же транзистор необходимо установить на большой радиатор и по возможности установить вентилятор.

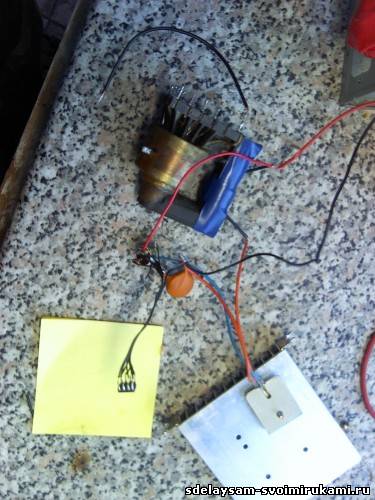

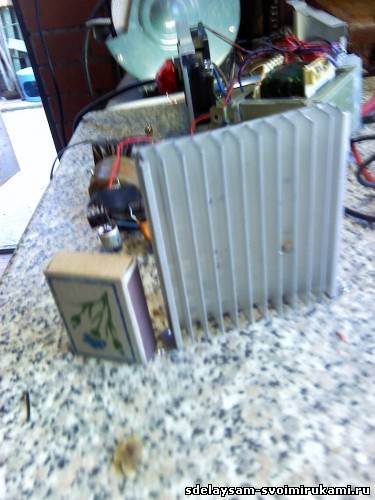

Я спаивал все навесным монтажом и вот что получилось в итоге


Получилось простое,  незамысловатое, но довольно интересное устройство.



Помимо того что это устройство было задумано как ионофон, оно может применяться для питания самодельных плазменных шаров, также может служить преобразователем  для питания лдс, ну и просто для пускания дуг. Также можно подключить высоковольтный умножитель и получить искровой разряд примерно в 3-4 см (Умножитель опасен для жизни!)

Теперь стоит коснуться техники безопасности. На выходе трансформатора очень высокое напряжение. Быть может смертельного поражения и не будет, но вы наверняка получите ощутимый удар током и значительный ожег, так что не стоит экспериментировать. Так же дуга обладает высокой температурой и может стать причиной пожара.

Желающим повторить удачи!
